Rolamentos de esferas de ranhura ranhurada vs. Deep: Diferenças e aplicações das chaves

I. Introdução

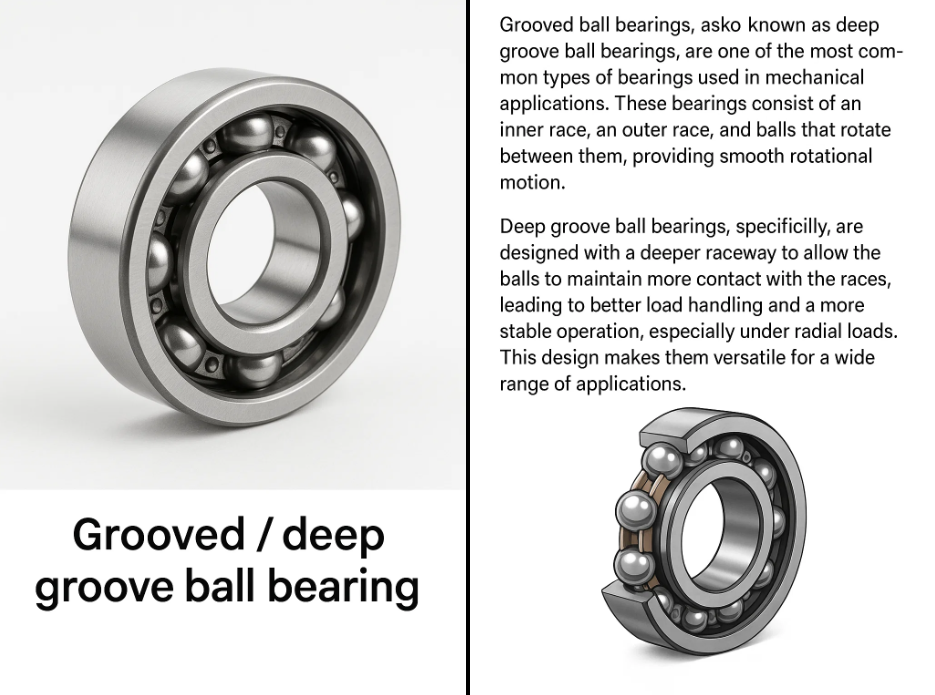

A. Defina brevemente rolamentos de esferas ranhuradas e profundas

Rolamentos de esferas ranhuradas , também conhecido como rolamentos de esferas de ranhura profunda, são um dos tipos mais comuns de rolamentos usados ​​em aplicações mecânicas. Esses rolamentos consistem em uma corrida interna, uma corrida externa e bolas que giram entre eles, fornecendo movimento de rotação suave. O "ritmo" refere -se à pista mais profunda no design que ajuda a acomodar cargas mais altas e oferecer um movimento mais suave.

Os rolamentos de esferas de ranhura profunda, especificamente, são projetados com uma pista mais profunda para permitir que as bolas mantenham mais contato com as corridas, leveo a um melhor manuseio de carga e uma operação mais estável, especialmente sob cargas radiais. Esse design os torna versáteis para uma ampla gama de aplicações.

B. destaque a importância de entender suas diferenças

Compreender as diferenças entre rolamentos de esferas ranhuradas (ranhuras profundas) e outros tipos, como rolamentos de rolos cilíndricos, é fundamental para selecionar o rolamento direito para aplicações específicas. A escolha do tipo de rolamento direito pode influenciar o desempenho, a longevidade e a eficiência em máquinas, desde operações de alta velocidade em motores elétricos a usos pesados ​​em máquinas. Ao reconhecer as vantagens e limitações específicas de cada tipo, os engenheiros podem tomar decisões mais informadas que contribuem para a confiabilidade e a relação custo-benefício de seus projetos.

Ii. Rolamentos de esferas de ranhura profunda

A. Descreva o design e a estrutura

Os rolamentos de esferas de ranhura profunda são um dos designs de rolamentos mais simples e versáteis. Sua estrutura básica consiste em três componentes principais:

1. Raça interna : O anel interno, que se encaixa no eixo.
2. Corrida externa : O anel externo, que se encaixa no alojamento.
3. Bolas : Um conjunto de bolas de aço ou cerâmica que rolam entre as corridas interna e externa.

A pista (ritmo) em rolamentos de esferas de ranhura profunda foi projetada para ser mais profunda do que os rolamentos de esferas padrão. Esse sulco mais profundo permite maior contato entre as bolas e as corridas, o que aumenta a capacidade de carga e melhora a estabilidade. A ranhura é tipicamente circular, o que ajuda a reduzir o atrito durante a rotação.

Os rolamentos de esferas de ranhura profunda são normalmente protegidos ou selados para proteger as bolas da sujeira, umidade e outros contaminantes, garantindo um desempenho duradouro. Eles vêm em vários tamanhos, com o mais comum sendo a variedade de filas únicas, embora os designs de duas e três linhas também estejam disponíveis.

B. Discuta a capacidade de carga (radial e axial)

A capacidade de carga dos rolamentos de esferas de ranhura profunda é principalmente radial, mas também inclui alguma capacidade de lidar com cargas axiais (impulsos).

• Capacidade de carga radial : Essa é a capacidade do rolamento de suportar cargas perpendiculares ao eixo. Os rolamentos de esferas de ranhura profunda têm uma boa capacidade de carga radial para seu tamanho e são capazes de lidar com cargas radiais moderadas com facilidade. A capacidade de carga radial é geralmente maior quando o rolamento é projetado com tamanhos de esferas maiores.

• Capacidade de carga axial : Ao contrário dos rolamentos de contato angular, os rolamentos de esferas de ranhura profunda também podem lidar com cargas axiais (cargas paralelas ao eixo), mas a capacidade é relativamente menor. A capacidade de carga axial é limitada porque as bolas não estão em contato direto com as corridas em um ângulo específico, como nos projetos de contato angular.

Comparação de capacidade de carga (exemplo):

C. Aplicações comuns (motores elétricos, bombas)

Os rolamentos de esferas de ranhura profunda são amplamente utilizados em uma variedade de aplicações devido à sua versatilidade. Algumas aplicações comuns incluem:

• Motores elétricos : A versatilidade e a capacidade de lidar com cargas radiais e axiais fazem rolamentos de esferas de ranhura profunda, ideais para motores elétricos, que requerem operação suave e contínua.
• Bombas : Nas bombas centrífugas, os rolamentos de esferas de ranhura profunda suportam os eixos rotativos enquanto lidam com cargas axiais e radiais moderadas.
• Aparelhos domésticos : Fãs, máquinas de lavar e outros aparelhos que exigem rotação suave também se beneficiam das características dos rolamentos de esferas de ranhura profunda.
• Aplicações automotivas : Alternadores, rodas e outras peças rotativas nos veículos geralmente dependem de rolamentos de esferas de ranhura profunda para sua confiabilidade.

D. Vantagens: versatilidade, capacidade de alta velocidade, baixa manutenção

Os rolamentos de esferas de ranhura profunda oferecem várias vantagens importantes:

1. Versatilidade : Esses rolamentos podem ser usados ​​em uma ampla gama de aplicações, incluindo sistemas de porte de carga leve e moderada. Seu design simples os torna adaptáveis ​​para várias indústrias.
2. Capacidade de alta velocidade : Rolamentos de esferas de ranhura profunda são capazes de rotação de alta velocidade com atrito mínimo. Isso os torna adequados para uso em motores elétricos e máquinas que operam em alta velocidade.
3. Baixa manutenção : Devido aos seus desenhos selados ou blindados, os rolamentos de esferas de ranhura profunda requerem manutenção mínima e sua vida útil pode ser longa quando usada corretamente em condições adequadas.

E. Desvantagens: menor capacidade de carga axial em comparação com rolamentos de contato angulares

Apesar de suas vantagens, os rolamentos de esferas de ranhura profunda têm limitações:

1. Menor capacidade de carga axial : Embora eles possam lidar com cargas axiais moderadas, sua capacidade de gerenciar essas cargas é menor que a dos rolamentos de contato angulares. Em aplicações em que as cargas axiais são mais significativas, como rolamentos de impulso, rolamentos de esferas de ranhura profunda podem não ser a melhor escolha.
2. Limitado em aplicações pesadas : Eles não são adequados para uma capacidade de carga muito alta, como em máquinas pesadas, que requer rolamentos que possam suportar estresse mais intenso.

Iii. Rolamentos de rolo ranhurados (rolamentos cilíndricos de rolos)

A. Descreva o design e a estrutura of Cylindrical Roller Bearings

Os rolamentos de rolos cilíndricos são projetados para transportar cargas radiais e são construídas com rolos cilíndricos colocados entre duas pistas (os anéis interno e externo). Ao contrário dos rolamentos de esferas, que usam bolas esféricas, os rolamentos de rolos cilíndricos usam rolos que estão em contato direto com as pistas, aumentando a capacidade de carga de carga do rolamento.

Os principais componentes de um rolamento cilíndrico são:

1. Raça interna : O anel interno, que se encaixa no eixo.
2. Corrida externa : O anel externo, que se encaixa no alojamento.
3. Rolos : Rolos cilíndricos que estão em contato com as pistas e podem transportar cargas radiais mais pesadas do que as bolas.
4. Gaiola ou espaçador : Este componente separa os rolos, garantindo que eles permaneçam espaçados uniformemente e evitando contato direto, o que pode aumentar o atrito.

Os rolamentos de rolos cilíndricos geralmente vêm em designs de fileira única e de várias fileiras, sendo o design de uma linha única a mais comum. Os rolos estão alinhados em uma única linha, mas as configurações de várias fileiras podem fornecer capacidade adicional de suporte de carga, o que é útil em aplicações pesadas.

B. Discuta a capacidade de carga (principalmente radial)

Os rolamentos de rolos cilíndricos são projetados principalmente para apoiar Cargas radiais e sua capacidade de carga de carga é geralmente maior que a dos rolamentos de esferas devido à maior área de contato entre os rolos e as pistas. As principais características da capacidade de carga nos rolamentos de rolos cilíndricos são:

• Capacidade de carga radial : Rolamentos cilíndricos de rolos têm um maior capacidade de carga radial Comparado aos rolamentos de esferas de ranhura profunda. Isso os torna adequados para aplicações com forças radiais altas, como máquinas pesadas, caixas de câmbio industrial e eixos de motor.

• Capacidade de carga axial : Rolamentos cilíndricos de rolos têm um lower axial load capacity compared to angular contact ball bearings and deep groove ball bearings. While they can handle some axial load, they are better suited for applications where axial forces are not predominant.

Comparação de capacidade de carga (exemplo):

C. Aplicações comuns (caixas de câmbio, máquinas pesadas)

Os rolamentos de rolos cilíndricos são comumente usados ​​em aplicações onde é necessária alta capacidade de carga radial, como:

• Caixas de câmbio : A alta capacidade de carga radial torna os rolamentos de rolos cilíndricos ideais para caixas de engrenagens, especialmente em máquinas industriais, onde grandes cargas são transmitidas através de engrenagens.
• Máquinas pesadas : Em aplicações como guindastes, equipamentos de construção e máquinas de mineração, os rolamentos de rolos cilíndricos são usados ​​para suportar grandes cargas radiais.
• Motores elétricos : Embora normalmente não sejam usados ​​em motores de alta velocidade devido a limitações de velocidade, os rolamentos cilíndricos são empregados em motores industriais maiores que lidam com cargas pesadas.
• Rolling Mills : Esses rolamentos são encontrados em aplicações como moinhos de rolagem e outros equipamentos de processamento pesado devido à sua capacidade de transportar cargas radiais fortes.

D. Vantagens: alta capacidade de carga radial

Os rolamentos cilíndricos oferecem várias vantagens importantes:

1. Alta capacidade de carga radial : Seus rolos cilíndricos permitem suportar cargas radiais muito mais altas do que rolamentos de esferas de ranhura profunda, tornando-os a escolha ideal para aplicações pesadas.
2. Bom desempenho em operações pesadas : Eles são adequados para aplicações envolvendo altas cargas e velocidades moderadas, como em máquinas industriais e grandes equipamentos mecânicos.
3. Versátil em aplicações industriais pesadas : O design robusto deles permite que os rolamentos de rolos cilíndricos sejam usados ​​em uma ampla gama de indústrias, incluindo automotiva, construção, mineração e fabricação de aço.

E. Desvantagens: baixa capacidade de carga axial, não adequada para altas velocidades em comparação com os rolamentos de esferas

Apesar de sua forte capacidade de transporte de carga, os rolamentos cilíndricos têm limitações:

1. Baixa capacidade de carga axial : Embora possam suportar alguma carga axial, sua capacidade de carga axial é limitada em comparação com os rolamentos de contato angulares. Isso os torna inadequados para aplicações que requerem manuseio de carga axial significativo.
2. Limitações de velocidade : Os rolamentos de rolos cilíndricos geralmente não são adequados para aplicações de alta velocidade, porque os rolos criam mais atrito em comparação com os rolamentos de esferas. As forças de atrito aumentam com a velocidade, levando à geração de calor e redução da eficiência em velocidades de rotação mais altas.
3. Menos compacto do que rolamentos de esferas : Devido à forma cilíndrica dos rolos, os rolamentos de rolos cilíndricos tendem a ser mais volumosos que os rolamentos de esferas de ranhura profunda. Isso pode ser uma limitação em aplicações com restrição de espaço.

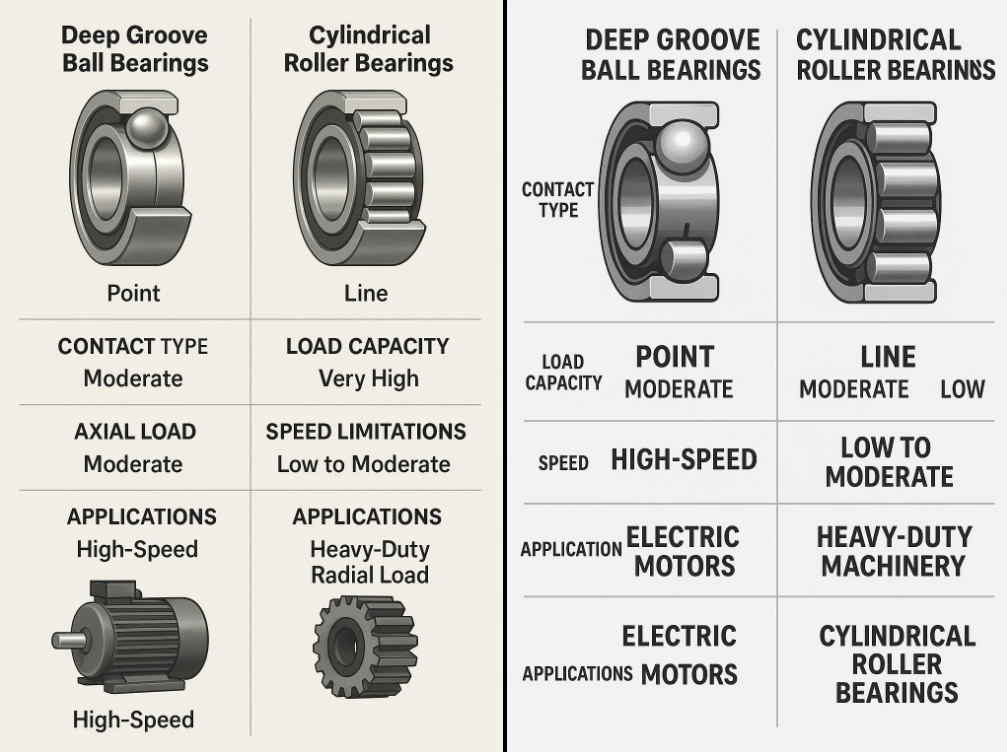

4. Principais diferenças

A. Tipo de contato (ponto vs. linha)

Uma das principais diferenças entre rolamentos de esferas de ranhura profunda e rolamentos de rolos cilíndricos é o tipo de contato entre os elementos do rolamento e as pistas.

• Rolamentos de esferas de ranhura profunda : O contato entre as bolas e as pistas é contato de ponto . Isso significa que apenas um pequeno ponto da bola toca a pista a qualquer momento. Isso resulta em menor atrito, mas também significa que a carga é distribuída em uma área menor, o que pode limitar a capacidade de carga do rolamento, especialmente para cargas radiais mais pesadas.

• Rolamentos de rolos cilíndricos : Por outro lado, rolamentos cilíndricos usam contato de linha entre os rolos cilíndricos e as pistas. Essa área de contato maior permite que o rolamento lide com cargas radiais muito mais altas do que os rolamentos de esferas, tornando-os ideais para aplicações pesadas.

B. Capacidade de carga (radial e axial)

A capacidade de carga dos dois rolamentos difere significativamente devido a seus projetos estruturais.

• Capacidade de carga radial :

  • Rolamentos de esferas de ranhura profunda : Capacidade de carga radial moderada. Esses rolamentos podem lidar com cargas radiais com eficiência, mas são limitadas em comparação com os rolamentos de rolos cilíndricos.
  • Rolamentos de rolos cilíndricos : Capacidade de carga radial muito alta devido ao contato da linha entre os rolos e as pistas. Esse design lhes permite carregar cargas radiais muito maiores.

• Capacidade de carga axial :

  • Rolamentos de esferas de ranhura profunda : Capacidade de carga axial moderada. Esses rolamentos podem lidar com cargas radiais e axiais, mas são mais limitadas no manuseio de cargas axiais em comparação com tipos de mancais especializados, como rolamentos de contato angulares.
  • Rolamentos de rolos cilíndricos : Baixa capacidade de carga axial. Embora esses rolamentos possam suportar alguma carga axial, sua força primária está no manuseio de carga radial, tornando -os inadequados para aplicações onde cargas axiais significativas estão envolvidas.

Comparação de capacidade de carga (exemplo):

C. Limitações de velocidade

Os recursos de velocidade são outro diferencial importante entre os dois tipos de rolamentos:

• Rolamentos de esferas de ranhura profunda : Esses rolamentos são projetados para aplicações de alta velocidade. Devido ao contato pontual entre as bolas e as pistas, há menos atrito, permitindo uma rotação mais suave e velocidades mais rápidas. Isso os torna adequados para aplicações como motores elétricos, onde são comuns altas velocidades.

• Rolamentos de rolos cilíndricos : Enquanto rolamentos cilíndricos de rolos podem lidar com cargas pesadas, elas geralmente são Não adequado para aplicações de alta velocidade . O contato da linha entre os rolos e as pistas resulta em mais atrito em comparação com os rolamentos de esferas, o que aumenta a geração de calor e limita suas capacidades de velocidade. Esses rolamentos são normalmente usados ​​em aplicações de velocidade baixa a moderada, onde cargas radiais fortes são mais prevalentes.

D. Aplicações

As principais aplicações de rolamentos de esferas de ranhura profunda e rolamentos de rolos cilíndricos também diferem devido às suas respectivas capacidades de carga e características de velocidade:

• Rolamentos de esferas de ranhura profunda :

  • Comumente usado em de alta velocidade Aplicações como motores elétricos, bombas, ventiladores e componentes automotivos.
  • Adequado para mecanismo geral e instrumentos de precisão, onde estão envolvidas cargas axiais radiais e moderadas.

• Rolamentos de rolos cilíndricos :

  • Preferido em Aplicações para serviços pesados como caixas de câmbio industrial, motores grandes, turbinas eólicas e máquinas de construção.
  • Normalmente usado em sistemas que envolvem Altas cargas radiais Mas velocidades mais baixas, como moinhos de rolagem, trituradores e grandes máquinas nas indústrias de mineração e siderúrgicas.

Resumo do aplicativo:

V. Quando usar qual

A. Cenários favorecendo rolamentos de esferas de ranhura profunda

Os rolamentos de esferas de ranhura profunda são um tipo de rolamento versátil e amplamente usado, adequado para uma variedade de aplicações. Aqui estão cenários em que os rolamentos de esferas de ranhura profunda seriam a escolha preferida:

1. Aplicações de alta velocidade : Se o aplicativo requer rotação de alta velocidade, os rolamentos de esferas de ranhura profunda são a escolha ideal devido ao seu baixo atrito e capacidade de operar em velocidades mais altas com menos geração de calor. Exemplos comuns incluem:

   • Motores elétricos
   • Fãs
   • Ferramentas elétricas

2. Cargas radiais e axiais leves a moderadas : Em aplicações em que estão presentes cargas axiais radiais e moderadas, os rolamentos de esferas de ranhura profunda se destacam porque podem suportar os dois tipos de cargas simultaneamente. Alguns exemplos incluem:

   • Bombas (Centrifugal)
   • Sistemas transportadores
   • Componentes automotivos (por exemplo, alternadores, cubos de roda)

3. Baixa manutenção Applications : Quando a baixa manutenção é um requisito essencial, os rolamentos de esferas de ranhura profunda são uma ótima opção devido aos seus desenhos selados ou blindados que ajudam a protegê -los da sujeira, poeira e umidade. Isso os torna ideais para:

   • Aparelhos domésticos (por exemplo, máquinas de lavar, geladeiras)
   • Sistemas HVAC
   • Equipamento industrial com necessidades mínimas de manutenção

4. Aplicações compactas : Se o espaço for restrito, os rolamentos de esferas de ranhura profunda são uma boa opção devido ao seu design relativamente pequeno e compacto. As inscrições podem incluir:

   • Pequenos motores
   • Robótica
   • Máquinas e instrumentação compactas

B. cenários favorecendo rolamentos cilíndricos

Os rolamentos de rolos cilíndricos são preferidos em situações em que cargas radiais fortes são comuns, mas a velocidade não é uma preocupação primária. Aqui estão os cenários típicos em que os rolamentos de rolos cilíndricos se destacam:

1. Carga radial pesada Applications : Quando o aplicativo requer um rolamento que possa suportar cargas radiais altas, os rolamentos de rolos cilíndricos são a melhor opção devido à sua maior capacidade de carga. Exemplos comuns incluem:

   • Caixas de câmbio industrial (por exemplo, em fábricas ou mineração)
   • Máquinas de construção (por exemplo, guindastes, escavadeiras)
   • Rolos and conveyor systems em indústrias pesadas

2. Baixo a moderado Speed Applications : Os rolamentos de rolos cilíndricos são adequados para aplicações com velocidades inferiores a moderadas, onde sua alta capacidade de carga radial pode ser totalmente utilizada sem as limitações da operação de alta velocidade. Exemplos incluem:

   • Turbinas eólicas
   • Motores pesados
   • Grandes fãs industriais

3. Situações de alta carga de choque : Os rolamentos de rolos cilíndricos são adequados para aplicações em que os rolamentos são submetidos a cargas de choque ou forças de alto impacto. Seu design robusto lhes permite absorver essas forças melhor do que rolamentos de esferas de ranhura profunda. Alguns exemplos incluem:

   • Equipamento de mineração
   • Máquinas de processamento de metal
   • Sistemas ferroviários e de transporte

4. Máquinas pesadas in Harsh Environments : Quando as condições de operação envolvem altos níveis de contaminação, sujeira ou poeira, rolamentos de rolos cilíndricos (especialmente tipos selados) são usados ​​em máquinas pesadas e configurações industriais. Estes incluem:

   • Mills de aço
   • Escavadeiras
   • Equipamento de triturador

Comparação rápida de cenários:

Vi. Principais diferenças e aplicações

A. Resuma as principais diferenças e aplicações

Para encerrar, vamos recapitular rapidamente as principais diferenças entre rolamentos de esferas de ranhura profunda and Rolamentos de rolos cilíndricos :

• Design e tipo de contato :

  • Rolamentos de esferas de ranhura profunda Use o contato do ponto entre as bolas e as pistas, o que resulta em menor atrito e a capacidade de operar em alta velocidade, mas com capacidades de carga moderadas.
  • Rolamentos de rolos cilíndricos Use o contato da linha entre os rolos cilíndricos e as pistas, permitindo suportar cargas radiais muito mais altas, mas limitando suas capacidades de velocidade e manuseio de carga axial.

• Capacidade de carga :

  • Rolamentos de esferas de ranhura profunda Lidar com cargas radiais e axiais, mas são mais adequadas para cargas moderadas e aplicações de alta velocidade.
  • Rolamentos de rolos cilíndricos Excel no manuseio Altas cargas radiais mas não foram projetados para cargas axiais significativas ou rotação de alta velocidade.

• Velocidade e manutenção :

  • Rolamentos de esferas de ranhura profunda são ideais para aplicações de alta velocidade e baixa manutenção, tornando-as adequadas para motores elétricos, ventiladores e eletrodomésticos.
  • Rolamentos de rolos cilíndricos são mais adequados para aplicações pesadas e de baixa a moderada, onde a capacidade de carga radial é crucial, como em caixas de câmbio industrial, máquinas de mineração e motores grandes.

B. Enfatize a importância de selecionar o rolamento direito para o desempenho ideal

A seleção do tipo de rolamento correta é crucial para garantir o desempenho, a longevidade e a confiabilidade ideais da maquinaria ou equipamento. O uso do rolamento errado em um determinado aplicativo pode levar a vários problemas, incluindo desgaste prematuro, falha e operação ineficiente, o que pode levar a reparos dispendiosos e tempo de inatividade.

Por exemplo, usando rolamentos de esferas de ranhura profunda Em máquinas industriais pesadas, onde são predominantes altas cargas radiais, resultaria em sobrecarga de rolamentos, calor excessivo e falha prematura. Por outro lado, usando Rolamentos de rolos cilíndricos Em aplicações de alta velocidade, limitariam o desempenho, pois esses rolamentos não foram projetados para lidar com as velocidades nas quais os rolamentos de esferas podem operar.

Para evitar esses problemas, é essencial:

• Considere os requisitos de carga (radial vs. axial).
• Contas da velocidade operacional e a necessidade potencial de operação em alta velocidade.
• Avalie o meio ambiente em que o rolamento funcionará (por exemplo, temperatura, contaminação, etc.).
• Fator nas necessidades de manutenção e durabilidade do rolamento para uso a longo prazo.
